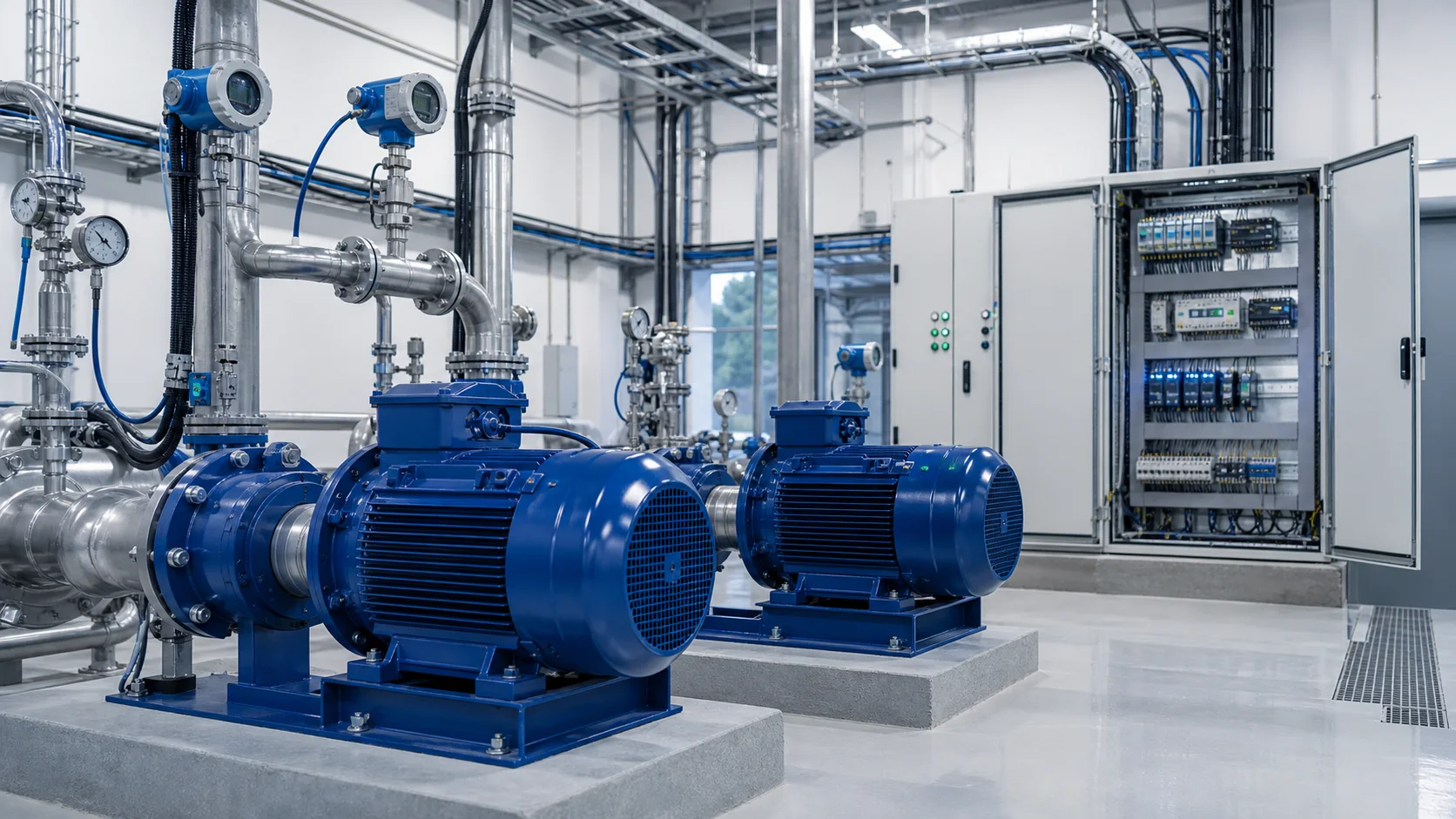

Шкаф управления насосной станцией: ПЧ, ПЛК, аварии и диспетчеризация
Типовой разбор шкафа управления насосной группой: ПЛК и панель оператора, частотное регулирование по давлению, ротация и автоввод резерва насосов, защита от сухого хода, ручной режим и при необходимости диспетчеризация. Работаем по Москве и Московской области.
КНС / насосная группа
ОНЛАЙН
Давление
4.0
бар
Расход
38
м³/ч
Уровень
69
%
Частота ПЧ
43
Гц
Насосная группа
--:--
Пример показаний · данные условные
Давление, уровень и ротация насосов обновляются по опросу контроллера.
- Москва и МО
- работаем по Москве и области
- Более 10 лет
- на рынке автоматизации и диспетчеризации
- Под ключ
- от обследования и ТЗ до ПНР и сдачи
Результат проекта
Что сделано и что получила эксплуатация
Показываем исходную задачу, выполненные работы и результат для персонала. Фото, схемы и экраны публикуем после согласования.
О задаче проекта «Шкаф управления насосной станцией»
Разбор показывает типовой состав автоматики насосной станции — это описание подхода, а не конкретный объект.
По исходным данным (число и мощность насосов, требуемое давление или уровень, тип пуска) собираем шкаф управления с ПЛК и панелью оператора. Для водоснабжения основа логики — поддержание заданного давления частотным приводом по ПИД, каскад с плавающим ведущим, ротация насосов по наработке и автоввод резерва. Обязательны защиты: сухой ход, перегруз и перегрев двигателя, контроль фаз. Для КНС логика строится по уровню стоков с сигнализацией перелива.
Предусматриваем режимы авто, ручной и резерв с переключателями по месту. Для удалённого объекта добавляем диспетчеризацию — вывод давления, статусов и аварий на пульт, по SMS или в Telegram. SCADA для одиночной станции обычно не нужна и уместна на сети из многих станций.
Задача по насосной
Собрать автоматику насосной группы: шкаф, ПЛК, частотное управление, датчики, аварии и диспетчеризацию.
- ротация насосов
- управление по давлению или уровню
- частотники и защиты
- сигналы в SCADA
Что важно на старте
Для расчёта похожей задачи нужны схема насосной, фото шкафа, перечень насосов, датчиков и требований к работе системы.
- гидравлическая схема
- фото насосов и шкафа
- перечень сигналов
- режимы работы
Что не раскрываем
Точные параметры, адрес и закрытые материалы объекта не публикуются.
- без адреса объекта
- без приватных схем
- без чужих логотипов
- только проверенные цифры
Задача, решение и результат
- Задача: Собрать понятный состав автоматики насосной группы: насосы, датчики, частотный привод, аварии, ручной режим и опциональный вывод сигналов на пульт.
- Решение: Проектируем шкаф управления (ШУВ/ШУН) с ПЛК и панелью оператора: поддержание давления частотным приводом по ПИД, каскадное подключение насосов, ротацию для равномерной наработки, автоввод резерва, защиту от сухого хода, контроль фаз и перегруза. Предусматриваем режимы авто/ручной/резерв. При необходимости — диспетчеризация: вывод давления и аварий на пульт.
- Результат: Персонал получает автономный шкаф: насосы включаются и чередуются автоматически, давление держится частотником, аварии и режимы видны на панели оператора; при подключённой диспетчеризации авария приходит на пульт или телефон.
Что спрашивают перед расчётом
- Можно начать без полного ТЗ?
Да. Достаточно описать объект, систему и текущую проблему. Если есть схема, фото шкафа или список сигналов — приложите их к заявке.
Короткая заявка
Что важно в похожем проекте: Шкаф управления насосной станцией
Опишите оборудование, текущую проблему и нужный результат. Схемы и фотографии помогут оценить объём работ. Конфиденциальные данные можно скрыть.
Материалы
- фото объекта или шкафа
- схемы без чувствительных данных
- согласованный перечень работ
Что можно показать
- задача и ограничения
- состав оборудования
- результат для персонала объекта
Ограничения
- адрес не раскрывается
- закрытые схемы убираются
- цифры и отзывы только после подтверждения
Материалы проекта
Что разобрано в типовом примере
В типовом примере разобраны задача, состав оборудования и проверка перед запуском. Для вашего объекта состав работ определим по схемам и требованиям эксплуатации.
Что управляем
Схемы и фотографии для похожей задачи
По фотографиям шкафа и схеме инженер определит существующее оборудование и уточнит объём работ.
Давление
4.0
бар
Расход
38
м³/ч
Уровень
69
%
Частота ПЧ
43
Гц
- фото шкафа или объекта
- схема подключения
- экраны оператора
Аварий нет. Сигналы доходят до диспетчеризации.
Кто ведёт проект
Кто отвечает за задачу, материалы и запуск
Для похожей задачи согласуем состав работ, доступ к оборудованию и документы, которые получит обслуживающая служба.
Куратор со стороны объекта
Фиксирует цель, ограничения площадки и материалы, которые можно использовать в расчёте или публичном разборе.
- цель проекта
- ограничения объекта
- доступные материалы
Инженер по автоматизации
Разбирает сигналы, шкафы, ПЛК, HMI/SCADA и проверяет, где граница между уже выполненными и будущими работами.
- сигналы
- оборудование
- логика управления
Ответственный за передачу
Собирает схемы, перечни, журналы проверки и понятный список того, что получает эксплуатация.
- схемы
- журнал ПНР
- инструкции
С чего начать работу
Пришлите описание задачи и доступные схемы оборудования. Адреса, имена заказчиков и другие конфиденциальные данные можно скрыть.
Если нужен похожий расчёт, стартуем с объекта и состава систем: КНС, Насосные станции, Водоснабжение и канализация, ПЛК и контроллеры, SCADA-сервер / АРМ. Затем уточняем сигналы, шкафы, интерфейсы оператора и требования к запуску.
Пример работы пульта
Как оператор видит оборудование и аварии
Это пример интерфейса диспетчеризации. На одном экране можно проверить состояние систем и перейти к объекту с предупреждением. Мы настраиваем сбор данных, экраны и уведомления под оборудование и задачи вашей службы эксплуатации.
Выберите вкладку ИТП, насосной или вентиляции и попробуйте переключить режим. Данные условные, к реальному оборудованию этот пример не подключён.
Данные по объекту
Насосная группа водоснабжения
- Водоснабжение и канализация
- КНС
- Насосные станции
- Шкафы автоматики
Задача
Собрать понятный состав автоматики насосной группы: насосы, датчики, частотный привод, аварии, ручной режим и опциональный вывод сигналов на пульт.
Работы
- датчики давления и уровня
- ротация насосов
- частотное управление
- сухой ход и аварии
- ручной и автоматический режим
- статусы в SCADA/HMI
Фрагмент перечня сигналов
AI / DI / DO / AO
| Тег | Тип | Параметр | Значение |
|---|---|---|---|
| PT-1 | AI | Давление напорной линии | 6.2 бар |
| LT-1 | AI | Уровень в резервуаре | 73 % |
| P-1 | DO | Насос N1 - команда | РАБОТА |
| P-2 | DI | Насос N2 - авария | НОРМА |
| VFD-1 | AO | Задание частоты | 42 Гц |
| XA-1 | DI | Сухой ход / защита | НОРМА |
