Автоматизация вентиляции: шкаф, ПЛК, HMI и BMS
Типовой разбор: щит автоматики приточной установки с ПЛК и панелью оператора — защита калорифера от замерзания, регулирование температуры притока, управление заслонками и вентилятором; при нескольких системах — объединение в диспетчеризацию/BMS. Работаем по Москве и Московской области.
Вентиляция / воздух
РАБОТА
Приток
19.8
°C
Вентилятор
62
%
Клапан
68
%
ΔP фильтра
180
Па
Контур вентиляции
--:--
Приток, вытяжка, клапаны и защиты видны оператору без ручного обхода щита.
- Москва и МО
- работаем по Москве и области
- Более 10 лет
- на рынке автоматизации и диспетчеризации
- Под ключ
- от обследования и ТЗ до ПНР и сдачи
Проверяемые материалы
Что можно показать в проекте
Карточку проекта собираем из согласованных материалов: фото, схем, экранов, задачи и результата для персонала.
Короткая заявка
Что важно в похожем проекте: Автоматизация вентиляции и BMS здания
Оставляем только то, что можно раскрыть без риска для заказчика: задачу, выполненные работы, схемы без закрытых данных и результат для обслуживающей службы.
Материалы
- фото объекта или шкафа
- схемы без чувствительных данных
- согласованный перечень работ
Что можно показать
- задача и ограничения
- состав оборудования
- результат для персонала объекта
Ограничения
- адрес не раскрывается
- закрытые схемы убираются
- цифры и отзывы только после подтверждения
Материалы проекта
Что нужно, чтобы показать проект честно
Проект описываем только по материалам, которые заказчик разрешил использовать: задача, выполненные работы, оборудование и результат.
Что управляем
Фото, схемы и скриншоты без закрытых данных
Оставляем полезные материалы и убираем адреса, персональные данные, закрытые схемы и чужие логотипы.
Приток
19.8
°C
Вентилятор
62
%
Клапан
68
%
ΔP фильтра
180
Па
- фото шкафа или объекта
- схема без лишних реквизитов
- скрин SCADA без приватных данных
Аварий нет. Сигналы доходят до диспетчеризации.
Кто ведёт проект
Кто отвечает за задачу, материалы и запуск
Даже проектный разбор должен быть полезен заказчику: показываем, какие вводные нужны, кто принимает технические решения и какие документы остаются после работ.
Куратор со стороны объекта
Фиксирует цель, ограничения площадки и материалы, которые можно использовать в расчёте или публичном разборе.
- цель проекта
- ограничения объекта
- доступные материалы
Инженер по автоматизации
Разбирает сигналы, шкафы, ПЛК, HMI/SCADA и проверяет, где граница между уже выполненными и будущими работами.
- сигналы
- оборудование
- логика управления
Ответственный за передачу
Собирает схемы, перечни, журналы проверки и понятный список того, что получает эксплуатация.
- схемы
- журнал ПНР
- инструкции
Как подойти к задаче «Автоматизация вентиляции и BMS здания»
В проектных материалах не нужно показывать лишнее: адрес, закрытые схемы, внутренние обозначения и чужие данные убираются. Оставляем только то, что помогает понять инженерную задачу.
Если нужен похожий расчёт, стартуем с объекта и состава систем: Вентиляция и кондиционирование, Здания и BMS, BMS / АСУЗ, Автоматика отопления и вентиляции, ПЛК и контроллеры. Затем уточняем сигналы, шкафы, интерфейсы оператора и требования к запуску.
Диспетчерский пульт
Один экран под задачу «Автоматизация вентиляции и BMS здания»
Показываем, как объект собирается в рабочий пульт: статусы, аварии, архивы, действия персонала и данные для обслуживания.
Данные по объекту

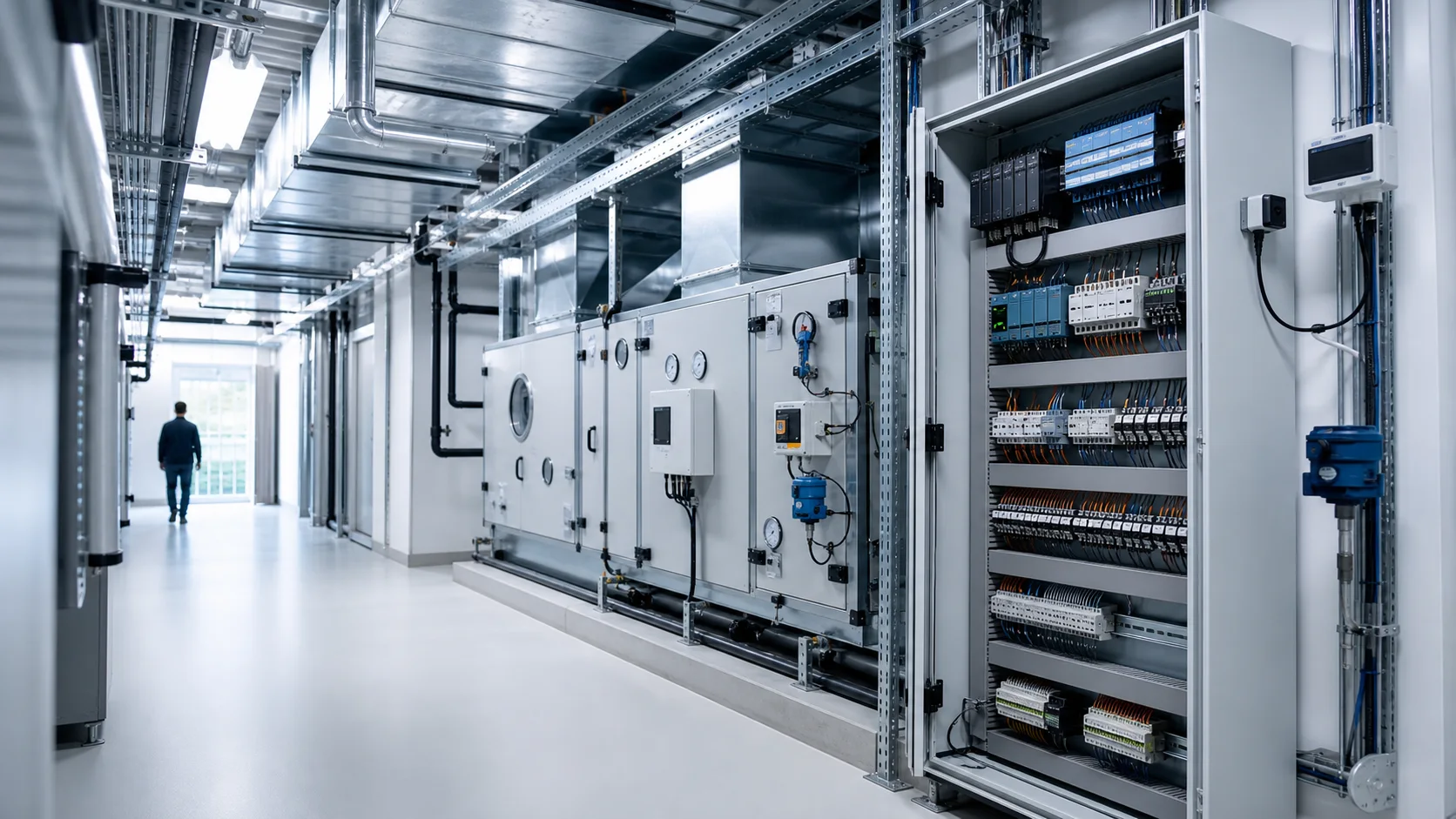

Венткамера и шкаф автоматики здания
- BMS / АСУЗ
- Автоматика отопления и вентиляции
- Вентиляция и кондиционирование
- Здания и BMS
Задача
Показать, какие сигналы, аварии и режимы вентиляции нужно собрать до проектирования щита и панели оператора, и когда появляется смысл в верхнем уровне BMS.
Работы
- температуры притока и обратки
- клапаны и приводы
- частотники вентиляторов
- аварии и защиты
- экран HMI
- статусы в BMS/SCADA
Фрагмент перечня сигналов
AI / DI / DO / AO
| Тег | Тип | Параметр | Значение |
|---|---|---|---|
| TE-1 | AI | Температура приточного воздуха | 19.8 °C |
| TE-2 | AI | Температура обратной воды | 42.4 °C |
| FAN-1 | DO | Вентилятор - команда | РАБОТА |
| DM-1 | AO | Положение воздушного клапана | 68 % |
| FS-1 | DI | Защита от замерзания | НОРМА |
| BMS-1 | DI | Связь с диспетчеризацией | ОК |
Для сравнения
Сравните свой объект с похожей задачей
Смотрите тип объекта, систему, выполненные работы и результат, который нужен персоналу объекта.
Как сравнить с вашей задачей
Сравните тип объекта, систему, работы и оборудование с вашей задачей.
- Вентиляция и кондиционирование
- Здания и BMS
- BMS / АСУЗ
- Автоматика отопления и вентиляции
Что публикуем
Оставляем только материалы, которые можно показывать без риска для объекта и заказчика.
- фото без чувствительных данных
- работы по объекту
- результат для персонала
Что не раскрываем
Не публикуем адреса, имена, закрытые схемы, бренды и цифры без отдельного согласования.
- закрытые адреса
- схемы и доступы
- неподтверждённые цифры
Похожая задача
Опишите похожий объект, и инженер подберёт услуги и оборудование под вашу задачу.
- тип объекта
- стадия работ
- что уже есть на руках
О задаче проекта «Автоматизация вентиляции и BMS здания»
Типовой разбор автоматизации вентиляции: описываем, как мы обычно подходим к задаче, без привязки к конкретному объекту.
Для одной приточной установки собираем щит автоматики с ПЛК и панелью оператора. Ключевые функции: поддержание температуры приточного воздуха каскадным ПИД-регулированием калорифера, защита водяного калорифера от замораживания (по воздуху и обратной воде), правильная пусковая последовательность (открытие заслонки, прогрев, пуск вентилятора), управление вентилятором через частотный привод, контроль загрязнения фильтров и обязательная блокировка останова вентиляции по сигналу пожарной сигнализации.
Для одной установки достаточно щита и HMI-панели. Когда на здании несколько систем ОВиК, есть смысл объединить щиты в диспетчеризацию или BMS по Modbus — единый пульт, аварии и архив. Полноценная SCADA/BMS оправдана на крупных объектах с интеграцией многих подсистем.
Задача по вентиляции
Связать вентиляционную установку, шкаф управления, ПЛК, HMI и передачу статусов в BMS или SCADA.
- датчики температуры и давления
- клапаны и приводы
- защита от аварийных режимов
- мнемосхемы для оператора
Что нужно для похожего объекта
Нужны фото венткамеры, схема установки, перечень сигналов, режимы и разрешённые скриншоты интерфейса.
- фото оборудования
- схема вентиляции
- режимы работы
- скрин HMI/SCADA без приватных данных
Как держим границы
Не обещаем нормативные сценарии и безопасность без проекта. Описываем состав автоматики и то, что можно проверить на объекте.
- состав сигналов
- границы шкафа
- HMI или BMS
- ПНР по согласованным режимам
Задача, решение и результат
- Задача: Показать, какие сигналы, аварии и режимы вентиляции нужно собрать до проектирования щита и панели оператора, и когда появляется смысл в верхнем уровне BMS.
- Решение: Проектируем щит автоматики приточной установки с ПЛК и панелью оператора: поддержание температуры притока каскадным ПИД-регулированием, защиту водяного калорифера от замораживания, правильную пусковую последовательность (заслонка → прогрев → вентилятор), управление вентилятором через частотный привод, контроль засорения фильтра и блокировку останова вентиляции по сигналу пожарной сигнализации. Когда на объекте несколько систем — объединяем щиты в диспетчеризацию/BMS по Modbus с единым пультом.
- Результат: Приточка работает автономно по своей логике с защитой от разморозки, оператор видит режимы и аварии на панели; при интеграции нескольких систем все установки контролируются с единого пульта.
